氣動隔膜泵詳細結構圖
發布人：隔膜泵廠家 發布日期：2021-10-09 點擊率： 本文關鍵詞：氣動隔膜泵通過氣動隔膜泵詳細結構圖可知，該泵主要利用壓縮空氣為動能，無需用電使其具備更高的安 全性，因性能全面，可自吸、可空轉，可處理固液混合體及氣液類介質，目前已經在多種工業領域替代了傳統運輸設備。
氣動隔膜泵是近年來的一種新型泵，相比其他種類的機泵型號較少，目前主要有氣動隔膜泵、電動隔膜泵、微型隔膜泵幾種。
氣動隔膜泵內部構造圖可以通過站內產品詳情頁了解，更有直觀的拆解視頻以供參考，同時需要操作者明確的是，不同生產廠家的氣泵除了在功用和性能參數上略有差別外，因制作工藝有差異，故而在內部結構上也有區別。QBY氣動隔膜泵為例，其組成部件就分別是進氣口、配氣閥體、配氣閥、圓球、球座、隔膜、連桿、連桿銅套、中間支架、泵進口、排氣口等。

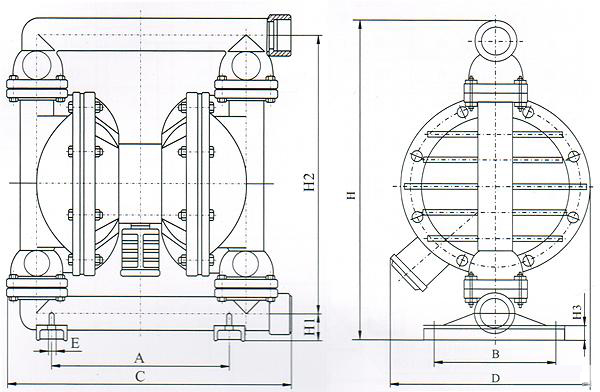

QBY氣動隔膜泵
DBY型電動隔膜泵：由電機、聯軸器、六角彈性塊、偏心輪、連桿、減速箱、螺栓、開口銷、活塞銷、活塞、缸套、油杯、螺栓、隔膜、出水管、泵體、閥球、進水管、底座、閥口座、壓板等部件組成，其中關鍵組件為隔膜，根據不同屬性的介質可配置不同的隔膜，比如運輸油液則使用丁晴隔膜，運輸高溫流體則使用氟橡膠隔膜等等。
氣動隔膜泵結構圖
微型隔膜泵：因體型小巧內部結構也簡單，有兩種工作模式，可適應各種復雜工況，能選用三元乙丙塑膠及丁晴橡膠兩種隔膜材質，可按需使用尼龍底座或鐵底座。該泵有著出色的增壓效果，運行時噪音低，壓力高，有著五米的自吸高度，常被用于自來水增壓、汽車沖洗等，也被廣泛用于化工計量加液及衛生、環保、印刷等行業。
