ISW臥式離心泵

ISW型臥式離心泵根據IS型離心泵與立式泵的結構組合設計，并嚴格按照標準ISO2858和較新的國家管道離心泵標準JB/T53058-93進行設計制造的節能產品。臥式離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

查看更多【離心泵】產品

021-62586878

ISW臥式離心泵廠家產品概述

ISW型臥式離心泵根據IS型離心泵與立式泵的結構組合設計，并嚴格按照和較新的國家管道離心泵標準JB/T53058-93進行設計制造的節能產品。不銹鋼臥式離心泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

離心泵廠家推薦您查看臥式離心泵的工作原理及主要組件

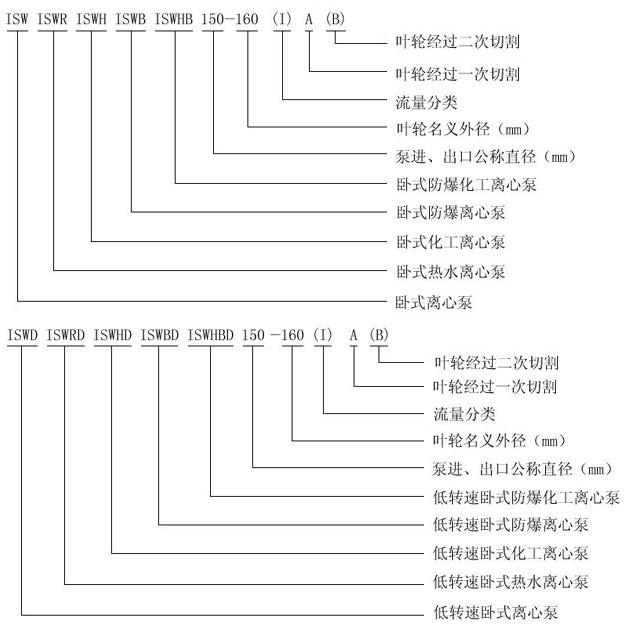

ISW臥式離心泵型號意義

ISW臥式離心泵廠家產品特點

運行平穩：泵軸的同心度葉輪良好的動靜平衡，保證平穩運行，無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。

故障率低：結構簡單合理，關鍵部分采用品質配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承、簡易方便。

占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

ISW臥式離心泵主要用途

ISW型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，臥式離心泵適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。

ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。

ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。

ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

ISW臥式離心泵使用條件

吸入壓力≤1.0Mpa，或泵系統較高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

環境溫度<40℃，相對濕度<95%。

所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度 < 0.2mm.

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

離心泵廠家-新光明推薦您查看臥式離心泵相關內容：

立式離心泵和臥式離心泵何以選擇

臥式離心泵的安裝注意事項

臥式離心泵的安裝順序

臥式離心泵參數了解方便更好選用臥式離心泵

臥式離心泵優點及缺點

臥式離心泵和立式離心泵有什么區別？

離心泵廠家介紹臥式離心泵的基本結構及工作原理

臥式離心泵型號種類及臥式離心泵結構圖

【離心泵廠家】清水臥式離心泵的工作原理及應用范圍

【離心泵廠家】多級臥式離心泵的十個技術特點

離心泵廠家為您講解臥式離心泵的產品特性

臥式多級離心泵的日常維護是怎樣的？

離心泵正確的開停工程序及其工作原理

如何有效維護臥式多級離心泵

臥式離心泵的工作原理及主要組件

臥式離心泵—ISW型號性能參數

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m 3 /h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
ISW65-100	25	6.94	12.5	69	2900	1.5	2.5
ISW65-100A	22.3	6.19	10	67	2900	1.1	2.5
ISW65-125	25	6.94	20	68	2900	3.0	2.5
ISW65-125A	22.3	6.19	16	66	2900	2.2	2.5
ISW65-160	25	6.94	32	63	2900	4.0	2.5
ISW65-160A	23.4	6.5	28	62	2900	4.0	2.5
ISW65-160B	21.6	6.0	24	58	2900	3.0	2.5
ISW65-200	25	6.94	50	58	2900	7.5	2.5
ISW65-200A	23.5	6.53	44	57	2900	7.5	2.5
ISW65-200B	21.8	6.06	38	55	2900	5.5	2.5
ISW65-250	25	6.94	80	50	2900	15	2.5
ISW65-250A	23.4	6.5	70	50	2900	11	2.5
ISW65-250B	21.6	6.0	60	49	2900	11	2.5
ISW65-315	25	6.94	125	40	2900	30	2.5
ISW65-315A	23.7	6.58	113	40	2900	22	2.5
ISW65-315B	22.5	6.25	101	39	2900	18.5	2.5
ISW65-315C	20.6	5.72	85	38	2900	15	2.5
ISW65-100(I)	50	13.9	12.5	73	2900	3.0	3.0
ISW65-100(I)A	44.7	12.4	10	72	2900	2.2	3.0
ISW65-125(I)	50	13.9	20	72.5	2900	5.5	3.0
ISW65-125(I)A	45	12.5	16	71	2900	4.0	3.0
ISW65-160(I)	50	13.9	32	71	2900	7.5	3.0
ISW65-160(I)A	46.7	13.0	28	70	2900	7.5	3.0
ISW65-160(I)B	43.3	12.0	24	69	2900	5.5	3.0
ISW65-200(I)	50	13.9	50	67	2900	15	3.0
ISW65-200(I)A	47	13.1	44	66	2900	11	3.0
ISW65-200(I)B	43.5	12.1	38	65	2900	7.5	3.0
ISW65-250(I)	50	13.9	80	59	2900	22	3.0
ISW65-250(I)A	46.7	13.0	70	59	2900	18.5	3.0
ISW65-250(I)B	43.3	12.0	60	58	2900	15	3.0
ISW65-315(I)	50	13.9	125	54	2900	37	3.0
ISW65-315(I)A	46.5	12.9	110	54	2900	30	3.0
ISW65-315(I)B	44.5	12.4	100	53	2900	30	3.0
ISW65-315(I)C	41	11.4	85	51	2900	22	3.0
ISW80-100	50	13.9	12.5	73	2900	3.0	3.0
ISW80-100A	44.7	12.5	10	72	2900	2.2	3.0
ISW80-125	50	13.9	20	72.5	2900	5.5	3.0
ISW80-125A	45	12.5	16	71	2900	4.0	3.0
ISW80-160	50	13.9	32	71	2900	7.5	3.0
ISW80-160A	46.7	13.0	28	70	2900	7.5	3.0
ISW80-160B	43.3	12.0	24	69	2900	5.5	3.0
ISW80-200	50	13.9	50	67	2900	15	3.0
ISW80-200A	47	13.1	44	66	2900	11	3.0
ISW80-200B	43.5	12.1	38	65	2900	7.5	3.0
ISW80-250	50	13.9	80	59	2900	22	3.0
ISW80-250A	46.7	13.0	70	59	2900	18.5	3.0
ISW80-250B	43.3	12.0	60	58	2900	15	3.0
ISW80-315	50	13.9	125	54	2900	37	3.0
ISW80-315A	46.5	12.9	110	54	2900	30	3.0
ISW80-315B	44.5	12.4	100	53	2900	30	3.0
ISW80-315C	41	11.4	85	51	2900	22	3.0
ISW80-100(I)	100	27.8	12.5	76	2900	5.5	4.5
ISW80-100(I)A	89	24.7	10	74	2900	4.0	4.5
ISW80-125(I)	100	27.8	20	76	2900	11	4.5
ISW80-125(I)A	89	24.7	16	74	2900	7.5	4.5
ISW80-160(I)	100	27.8	32	76	2900	15	4.5
ISW80-160(I)A	93.5	26.0	28	74	2900	11	4.5
ISW80-160(I)B	86.6	24.1	24	72	2900	11	4.5
ISW80-200(I)	100	27.8	50	74	2900	22	4.0
ISW80-200(I)A	93.5	26.0	44	73	2900	18.5	4.0
ISW80-200(I)B	87	24.2	38	71	2900	15	4.0
ISW80-250(I)	100	27.8	80	69	2900	37	4.0
ISW80-250(I)A	93.5	26.0	70	68	2900	30	4.0
ISW80-250(I)B	87	24.2	60	66	2900	30	4.0
ISW80-315(I)	100	27.8	125	66	2900	75	4.0
ISW80-315(I)A	95	26.4	113	66	2900	55	4.0
ISW80-315(I)B	90	25	101	65	2900	45	4.0
ISW80-315(I)C	82	22.8	85	63	2900	37	4.0

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
泵型號	(m 3 /h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
100-100	100	27.8	12.5	76	2900	5.5	4.5
100-100A	89	47	10	74	2900	4.0	4.5
100-125	100	27.8	20	76	2900	11	4.5
100-125A	89	24.7	16	74	2900	7.5	4.5
100-160	100	27.8	32	76	2900	15	4.5
100-160A	93.5	26.0	28	74	2900	11	4.5
100-160B	86.5	24.1	24	72	2900	11	4.5
100-200	100	27.8	50	74	2900	22	4.0
100-200A	93.5	26.0	44	73	2900	18.5	4.0
100-200B	87	24.2	38	71	2900	15	4.0
100-250	100	27.8	80	69	2900	37	4.0
100-250A	93.5	26.0	70	68	2900	30	4.0
100-250B	87	24.2	60	66	2900	30	4.0
100-315	100	27.8	125	66	2900	75	4.0
100-315A	95	26.4	113	66	2900	55	4.0
100-315B	90	25.0	101	65	2900	45	4.0
100-315C	82	22.8	85	63	2900	37	4.0
125-100	160	44.4	12.5	82	2900	11	4.0
125-100A	143	39.7	10	77	2900	7.5	4.0
125-125	160	44.4	20	80	2900	15	4.0
125-125A	143	39.7	16	77	2900	11	4.0
125-160	160	44.4	32	78	2900	22	4.0
125-160A	150	41.7	28	76	2900	18.5	4.0
125-160B	138	38.3	24	73	2900	15	4.0
125-200	160	44.4	50	77	2900	37	5.5
125-200A	150	41.7	44	76	2900	30	5.5
125-200B	138	38.3	37.5	75	2900	30	5.5
125-250	160	44.4	80	75	2900	55	5.0
125-250A	150	41.7	70	74	2900	45	5.0
125-250B	138	38.3	60	73	2900	37	5.0
125-315	160	44.7	125	70	2900	90	5.0
125-315A	150	41.7	110	70	2900	75	5.0
125-315B	143	39.7	100	69	2900	75	5.0
125-315C	134	37.2	88	67	2900	55	5.0
150-200	200	55.6	12.5	78	1450	15	3.0
150-200A	176	49.7	10	76	1450	11	3.0
150-250	200	55.6	20	79	1450	18.5	3.0
150-250A	184.4	51.2	17	78	1450	15	3.0
150-250B	167	46.4	14	76	1450	11	3.0
150-315	200	55.6	32	78	1450	30	3.5
150-315A	187	51.9	28	77	1450	22	3.5
150-315B	173	48.1	24	76	1450	18.5	3.5
150-400	200	55.6	50	75	1450	45	3.5
150-400A	187	51.9	44	74	1450	37	3.5
150-400B	174	48.3	38	73	1450	30	3.5
150-400V	160	44.4	32	71	1450	22	3.5
150-250(I)	200	55.6	80	76	2900	75	4.5
150-250(I)A	187	51.9	70	75	2900	55	4.5
150-250(I)B	173	48.1	60	74	2900	45	4.5
150-315(I)	200	55.6	125	73	2900	111	4.5
150-315(I)A	187	51.9	110	72	2900	90	4.5
150-315(I)B	173	48.1	95	70	2900	75	4.
